和利隆品牌 纯气动无压风门 矿用纯气动无压风门 矿用气动自动无压风门尺寸定制
一、用途及使用条件

无压风门适用于煤矿井下巷道任何需要安设风门的地点、及矿山井下回风巷和主要进回风巷之间每个联络巷中.使用条件为1、无严重滴水的环境.2、有气体和煤尘矿井

二、主要特点及主要技术参数
1、开启力小,开启力与巷道的风压大小和风向无关
2、双向隔风,不需在设反向风门.
3、人车过后,风门可自动关闭.
4、双向密封,漏风量小
5、关闭平稳
6、防腐,防潮,防燃,强度大,
7、两道门之间可实现闭锁

8、系统简单,易维护

主要技术参数
1、风门开启形式:异向同步开闭.
2、手动开启力:150N左右
3、门扇开启角度:>90度
三、工作原理及优点
1.1 无压风门的结构

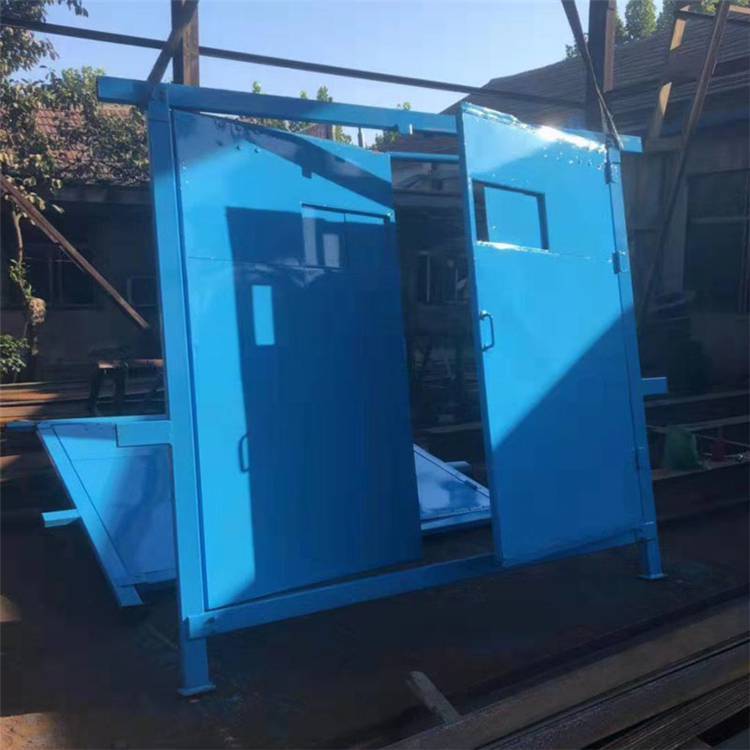

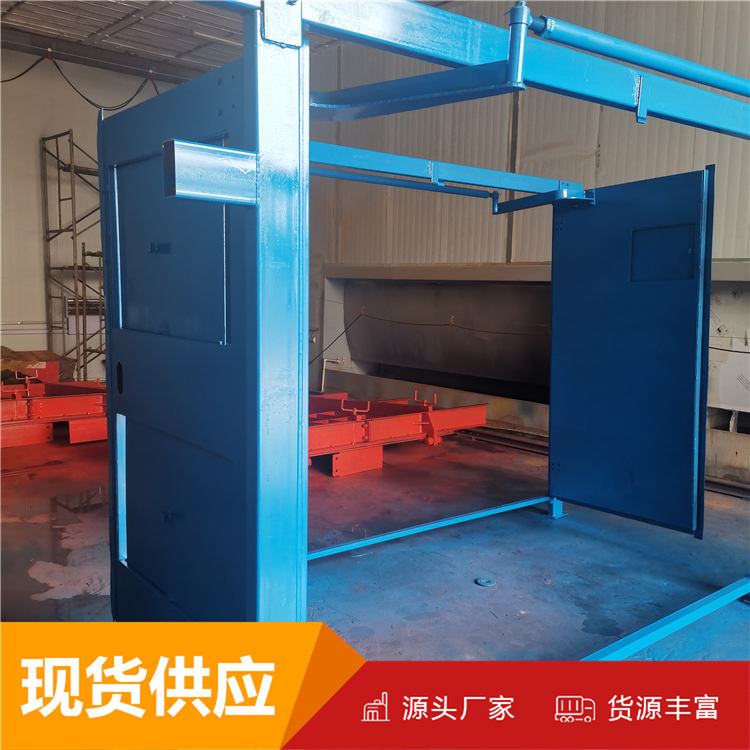

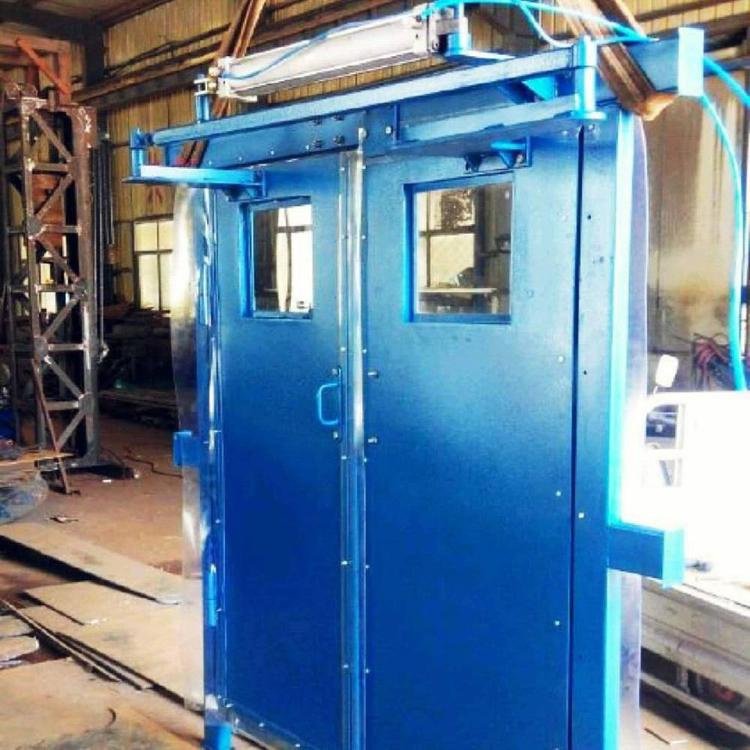

无压风门是由门框、门扇、连杆平衡机构和重锤等部分组成。

两扇风门分别向两个方向开启，通过连杆和支撑臂实现联动，改变连杆长度可以调整风门的严密度。如结构图所示，两扇门A、B通过支撑臂及连杆C连成一个整体。当A向前运动时，另一扇门B在连杆的带动下向后运动，这样打开风门的阻力F只有启动风门的气动力和重锤的重力，因为风压差作用在风门A上的力等于作用在风门B上的力
